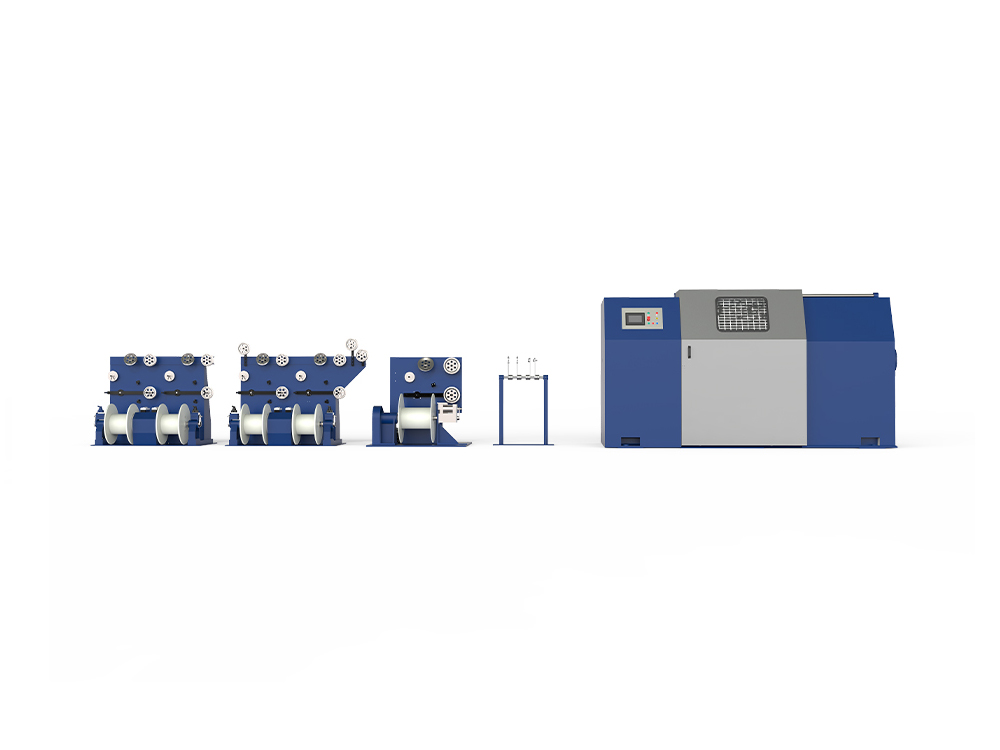

Double Twist Cabling Machine

Ano ang prinsipyo ng paggawa ng Double Twist Cabling Machine ?

Double Twist Working Principle

1. Double-layer Twist Structure: Ang makina ay may dalawang synchronously driven twisting system. Ang bawat konduktor ay unang pinaikot sa direksyon ng pasulong, pagkatapos ay pinaikot sa pangalawang pagkakataon sa pareho o kabaligtaran ng direksyon, na nakakamit ng isang "pre-twist-double twist" na pinagsama-samang istraktura.

2. Ang Cross-twist na Direksyon ay Nagpapabuti sa Pagganap ng Elektrisidad: Ang papalit-palit na pag-aayos ng unang twist (S-twist) at ang pangalawang twist (Z-twist) ay ginagawang mas pare-pareho ang interaksyon sa pagitan ng mga conductor, binabawasan ang signal crosstalk at pagpapabuti ng tensile strength.

3. High-Precision Tension at Pitch Control: Ang tensyon (±5%) at pitch (70-140mm) ay sinusubaybayan sa real time ng isang PLC at servo motor upang matiyak ang pare-parehong twist sa bawat core, na ginagarantiyahan ang mechanical at electrical consistency ng cable.

4. Naaangkop sa Maramihang Wire Diameter: Idinisenyo upang takpan ang mga diameter ng wire mula 1-3mm, maaari nitong kumpletuhin ang dobleng pag-twist mula sa pino hanggang sa makapal na mga core sa isang pass, na nakakatugon sa mga pangangailangan ng Cat5e, Cat6, at kahit na mas mataas na bilis ng mga cable.

Magkano ang nagpapabuti sa kahusayan ng produksyon ng Double Twist Cabling Machine kumpara sa tradisyonal na stranding machine?

Pagpapabuti ng Kahusayan sa Produksyon

1. Paghahambing ng Kapasidad: Ang double twisting machine ay maaaring makamit ang bilis ng paglalagay ng kable na 120-170 m/min (batay sa 100mm pitch), habang ang tradisyunal na single twisting machine ay umaabot lamang sa 45-60 m/min, na kumakatawan sa pagtaas ng kahusayan ng humigit-kumulang 2-3 beses.

2. Pagtaas ng Produktibidad: Kung ikukumpara sa mga tradisyunal na tubular stranding machine, ang double twisting machine ay maaaring pataasin ang kahusayan ng produksyon ng 4.5 beses, na kumpletuhin ang stranding ng mas maraming strand sa parehong tagal ng oras.

3. High-Speed ​​​​Operation Reliability: Gamit ang dual-motor synchronous drive at servo control, pinapanatili nito ang pag-synchronize ng bilis at tensyon, pag-iwas sa mga pagbabago sa kalidad na dulot ng mga pagkakaiba-iba ng bilis, at pagkamit ng mataas na kalidad na output sa mataas na bilis.

4. Energy Saving at Space Advantages: Ang mahusay na mekanikal na istraktura ay nakakabawas sa pagkonsumo ng kuryente, at ang mga kagamitan ay sumasakop lamang ng halos 10,000 m², na angkop para sa space layout ng katamtaman hanggang malalaking linya ng produksyon, na higit pang pagpapabuti ng pangkalahatang paggamit ng kapasidad.

Maaari bang sabay na i-strand ng Double Twist Cabling Machine ang mga multi-core cable?

1. Sabay-sabay na Pagpapakain ng Maramihang Konduktor: Ang makina ay nilagyan ng multi-channel feeding system, na may kakayahang sabay na magpakain ng 6-12 konduktor, na makamit ang sabay-sabay na double twisting ng maramihang mga core sa iisang feed.

2. Multi-Core Adaptability ng Double Twisting Technology: Ang twisting system ng double twisting machine ay maaaring magsagawa ng double-layer twisting sa bawat conductor nang hiwalay, at pagkatapos ay magsagawa ng pangkalahatang twisting sa parehong core wire, na tinitiyak na ang bawat core ng multi-core cable ay may parehong twist at tensyon.

3. Naaangkop sa High-Performance Network Cables: Ang teknolohiyang ito ay malawakang ginagamit sa Cat5e, Cat6, at mas mataas na bilis na pang-industriya na automation control cable, na nakakatugon sa mga kinakailangan ng mga multi-core na produkto na may napakataas na integridad ng signal at mekanikal na lakas.

4. Flexible Customization Capabilities: Sa pamamagitan ng software parameter adjustment, maaari itong mabilis na lumipat ayon sa iba't ibang mga core number, wire diameter, at twist na kinakailangan, na nakakamit ng "isang makina para sa maraming gamit" at makabuluhang bawasan ang mga gastos sa pamumuhunan at pag-debug ng kagamitan.

Mga Madalas Itanong (FAQ)
Q1:Ano ang mga epekto ng pagkonsumo ng enerhiya at pagtitipid ng enerhiya ng DoubleTwist Cabling Machine?

A: Kung ikukumpara sa mga tradisyunal na stranding machine, ang double-twist na istraktura ay makabuluhang binabawasan ang pagkonsumo ng enerhiya at mga gastos sa pagpapatakbo.

Q2:Aling mga industriya ang pinakaangkop na gamitin ang DoubleTwist Cabling Machine?
A: Angkop para sa mga produktong nangangailangan ng mataas na kalidad, multi-strand stranding, tulad ng mga power cable, mga optical cable ng komunikasyon, aerospace high-strength steel wire rope, at mga wiring harness ng sasakyan.

Q3: Ano ang mga pangunahing competitive na bentahe ng Zhangjiagang Dachen Machinery?
A: Itinatag noong 1997, na may kasaysayan ng R&D at taunang halaga ng output na lampas sa 50 milyong RMB; ang kumpanya ay isang pambansang high-tech na enterprise na may ISO9001:2008 quality system certification; Ang mga senior engineer ay may higit sa 20% ng R&D team, na nagbibigay-daan sa pagpapaunlad ng sarili ng buong proseso mula sa mekanikal na istruktura hanggang sa electrical system.

Q4: Maaari bang magbigay ang Dachen Machinery ng customized na hindi karaniwang kagamitan sa paggawa ng cable?

A: Nakatuon ang kumpanya sa "self-development ng buong proseso mula sa mekanikal na istraktura hanggang sa electrical system," na nagbibigay-daan sa mabilis na paghahatid at pagbibigay ng mga customized na hindi karaniwang mga serbisyo na iniayon sa mga pangangailangan ng customer.
